XH41X橡膠柔性止回閥

您的位置：閥門 - 止回閥 - XH41X橡膠柔性止回閥更新時間：2025-07-09 08:07:26

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

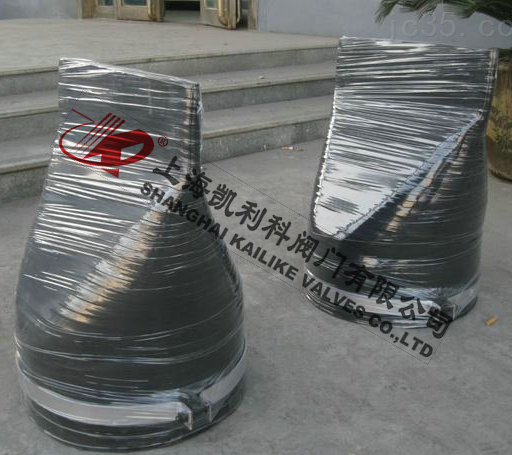

XH41X橡膠柔性止回閥

XH41X橡膠柔性止回閥閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證連接緊固后絕對密封，還要注意不能碰壞橡膠柔性止回閥的法蘭唇邊。

產品名稱：	橡膠柔性止回閥	產品型號：	XH41X
公稱通徑：	DN100～DN2000	結構形式：	鴨嘴式
公稱壓力：	1.6MPa	連接方式：	法蘭、卡箍
適用溫度：	0ºC～+80ºC	驅動方式：	介質推動
連接材質：	球墨鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、海水、油	生產廠家：	上海凱利科閥門有限公司

產品說明

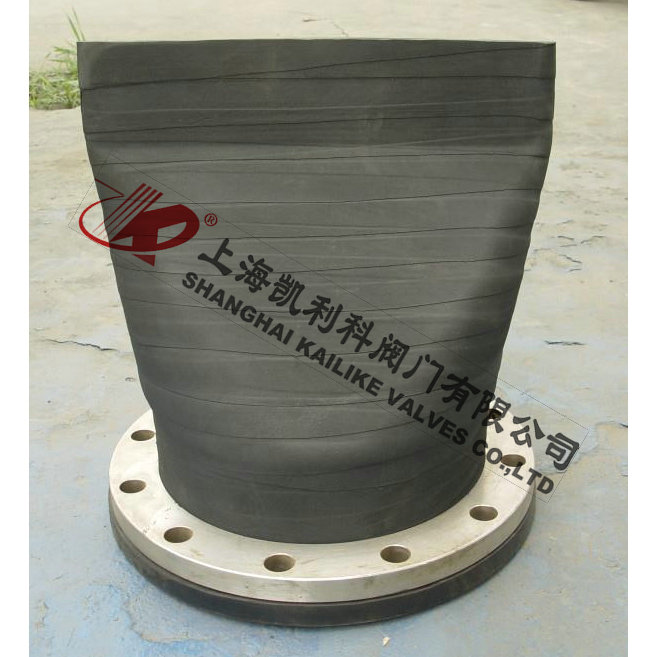

XH41X橡膠柔性止回閥閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證連接緊固后絕對密封，還要注意不能碰壞橡膠柔性止回閥的法蘭唇邊。橡膠法蘭與閥身聯成一體，安裝極為方便。閥體采用全橡膠設計，不會引起淤積和東西卡住現象發生，降低了維護成本，并允許固體顆粒順暢地通過。主要應用于污水系統，排放系統，水泵出口，提升泵站及液下曝氣系統。

型號說明

法蘭橡膠柔性止回閥	XH41X
卡箍橡膠柔性止回閥	XH81X

外形結構圖

主要外形尺寸

公稱通徑(DN)	管子外徑(DW)		長度(L)	高度(H)	套入深度(C)
公稱通徑(DN)	Dw	Do	長度(L)	高度(H)	套入深度(C)
100	108	108	158	100	40
100	114	114	158	100	40
150	159	159	270	200	50
150	168	168	270	200	50
200	219	219	320	255	50
250	273	273	360	265	75
300	325	325	450	325	115
350	377	377	560	425	115
400	426	426	650	525	135
450	480	480	750	625	150
500	530	530	850	725	200
600	630	630	950	825	200
700	720	720	1060	925	200
800	820	820	1200	1080	250
900	920	920	1260	1250	250
1000	1020	1020	1450	1400	250
1200	1220	1220	1620	1550	250
1400	1420	1428	1720	1725	300
1600	1620	1628	2010	1950	350
1800	1820	1828	2280	2320	400
2000	2020	2030	2600	2650	450

聲明：【XH41X橡膠柔性止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的XH41X橡膠柔性止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
