產品名稱：	三通法蘭視鏡	產品型號：	HGS07
公稱通徑：	DN25～DN100	結構形式：	三通
工作壓力：	0.6MPa	連接方式：	法蘭、焊接、卡箍、螺紋
適用溫度：	-0ºC～+180ºC	功能作用：	觀察管道中的流體
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

HGS07三通法蘭視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，三通法蘭視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

結構特點

HGS07三通法蘭視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時三通法蘭視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使三通法蘭視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視盅能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種三通法蘭視鏡。

技術參數

殼體材質	鋼化硼硅玻璃、石英玻璃
法蘭、緊固件	不銹鋼304	不銹鋼316
工作溫度（℃）	0℃~180℃	0℃~180℃
公稱壓力（MPa）	＜0.6	0.6 MPa
密封件材質	丁腈橡膠、聚四氟乙烯
連接形式	螺紋連接、法蘭連接、快裝、焊接
允許急變溫度（℃）	＜60

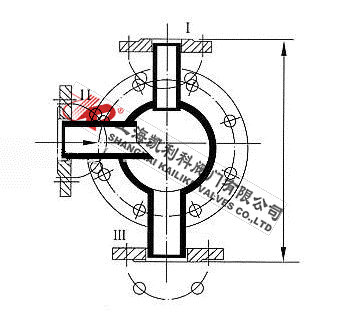

外形結構圖



主要外形尺寸

PN0.25 Mpa					PN0.6Mpa
公稱直徑DN			外形尺寸		公稱直徑DN			外形尺寸
I	II	III	H	L	I	II	III	H	L
25	40	40	260	226	25	40	50	320	266
25	50	50	320	266	40	50	65	360	300
25	65	65			50	65	80
40	80	80	360	300	50	80	100
40	100	100
40	100	100



聲明：【HGS07三通法蘭視鏡】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07三通法蘭視鏡產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
