產品名稱：	多功能水泵控制閥	產品型號：	JD745X
公稱通徑：	DN50～DN400	結構形式：	隔膜式、活塞式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	多功能控制
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

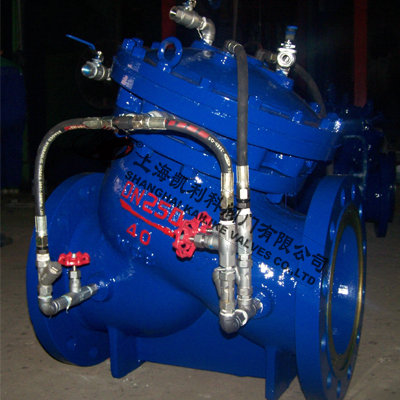

JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。JD745X多功能水泵控制閥的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

工作原理

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。

結構特點

1、設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
JD745X多功能水泵控制閥用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	緩閉時間(S)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可調)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

外形結構圖



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	203	216	241	292	330	356	457	533	610	686	762	864	914	1067
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1256	1600

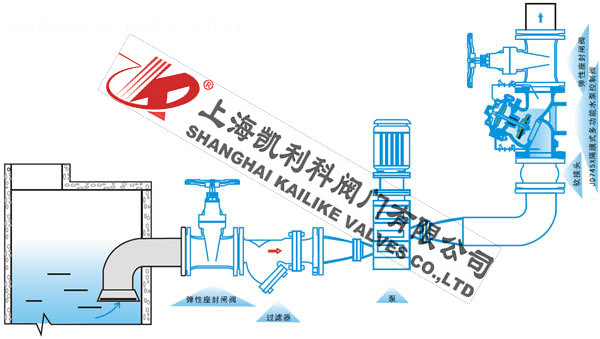

安裝示意圖

聲明：【JD745X多功能水泵控制閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JD745X多功能水泵控制閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
