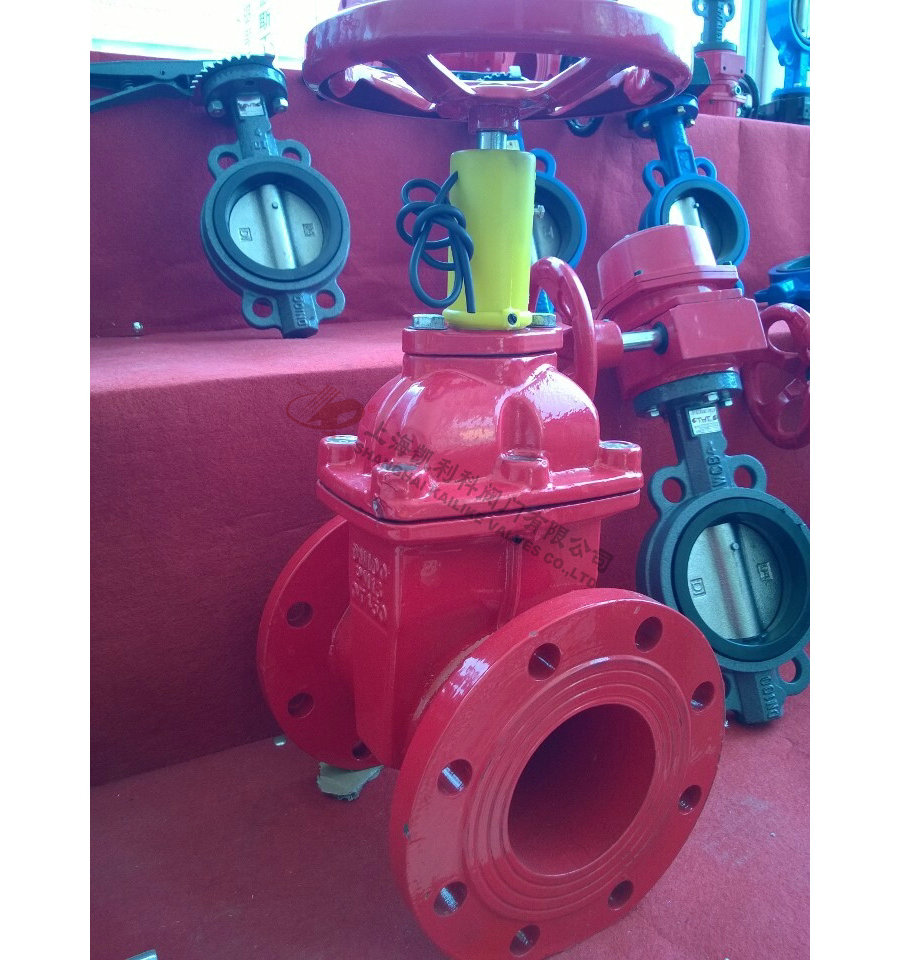

Z45X信號閘閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
| 產品名稱： | 信號閘閥 | 產品型號： | Z45X |
| 公稱通徑： | DN50～DN600 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0Mpa～2.5Mpa | 連接方式： | 法蘭、馬鞍式、卡箍 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 球鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣 | 生產廠家： | 上海凱利科閥門有限公司 |

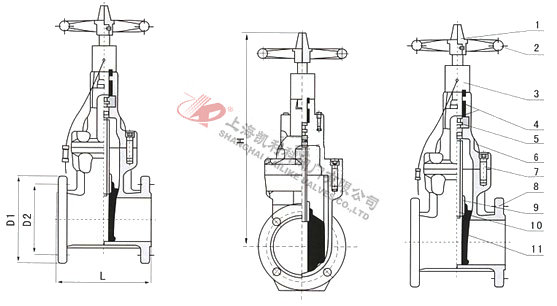

| NO. | 零件名稱 | 材質 |
| 1 | 傳動帽 | 球墨鑄鐵、鑄鋼 |
| 2 | 手輪 | 可鍛鑄鐵 |
| 3 | 防塵罩 | 塑料 |
| 4 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 5 | 止推軸承 | 錫青銅 |
| 6 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 7 | 螺栓 | 碳鋼、不銹鋼 |
| 8 | 閥體 | 碳鋼、球墨鑄鐵、鑄鋼 |
| 9 | 銅螺母 | 錫青銅 |
| 10 | 閥桿 | 不銹鋼 |
| 11 | 閥瓣 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H（全開） | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1360 | 1550 | 1610 | 1900 | 1938 | 2130 |
聲明：【Z45X信號閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z45X信號閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
